Αυτόματος τόρνος ελβετικού τύπου
Μπορείτε να επιλέξετε ελβετικούς τόρνους, εάν παράγετε μικρότερα μέρη (περίπου 1,5 ίντσες σε διάμετρο).
● Οι διπλοί άξονες και τα ανεξάρτητα στηρίγματα εργαλείων καθιστούν δυνατή την ταυτόχρονη εκτέλεση πολλαπλών εργασιών κατεργασίας.
● Ο συμπαγής χώρος εργασίας σημαίνει ότι τα εργαλεία κοπής δεν χρειάζεται να απομακρύνονται πολύ από το τεμάχιο εργασίας και η γρήγορη ταχύτητα κίνησης μπορεί να τα κάνει να φτάσουν πιο γρήγορα εκεί.
Η υψηλή ταχύτητα άξονα εξαλείφει τον περιορισμό της ταχύτητας κοπής των μεγάλων τόρνων, αυξάνοντας έτσι τη διάρκεια ζωής του εργαλείου και την ποιότητα των εξαρτημάτων.
● Δεκάδες εργαλεία κοπής και ισχυρές λειτουργίες φρεζαρίσματος μειώνουν την ανάγκη για δευτερεύουσα κατεργασία και διευκολύνουν την ελαφριά κατεργασία.

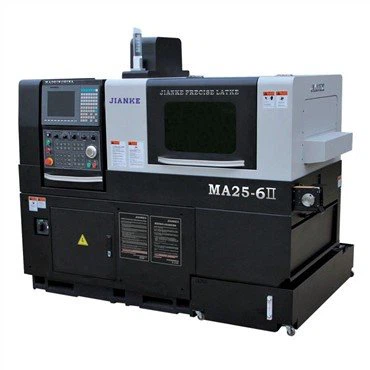

Εμφάνιση και δομή μηχανής
| Εμφάνιση | Πλαίσιο εργαλείων |
 |  |
Παράμετρος
| Είδος | MA25-3 | ||
| Κατεργασία | Μέγεθος υλικού mm | Φ2mm-Φ25mm | |
| Μέγιστη διάμετρος επεξεργασίας δευτερεύοντος άξονα | Φ25mm | ||
| Μέγιστο μήκος επεξεργασίας ταυτόχρονα | 200mm (με περιστρεφόμενο θάμνο οδηγό) | ||
| Μέγιστη διάμετρος διάτρησης κύριου άξονα | Φ10mm | ||
| Κύρια διάμετρος χτυπήματος άξονα | M10 | ||
| Πλευρικό περιστροφικό εργαλείο μέγιστης διαμέτρου διάτρησης | Φ8mm | ||
| Πλευρικό περιστροφικό εργαλείο μέγιστης διαμέτρου χτυπήματος | M6 | ||
| Ατρακτος | Κύρια ταχύτητα άξονα | 10 ～ 8000 στροφές/λεπτό | |
| Ταχύτητα δευτερεύοντος άξονα | 10 ～ 8000 στροφές/λεπτό | ||
| Ευρετηρίαση κύριου και δευτερεύοντος άξονα C άξονα min | 0.001° | ||
| Κύρια διάμετρος άξονα | Φ25mm | ||
| Απόσταση άξονα X άξονα | 95mm | ||
| Απόσταση μεταφοράς άξονα Υ | 360mm | ||
| Απόσταση μεταφοράς άξονα Ζ | 320/430mm | ||
| Ανοχή εξαντλήσεως άξονα | .000,004mm | ||
| Χ/Υ/Ζ επαναλαμβανόμενη ακρίβεια | .000,002mm | ||
| Ακρίβεια τοποθέτησης Χ/Υ/Ζ | .000,003mm | ||
| Σύστημα | Τύπος συστήματος | Ταϊβάν SYNTEC 20TA | |
| Ελεγχόμενος άξονας | 6 | ||
| Ελάχιστη μονάδα ρύθμισης | 0,001 χλστ | ||
| Γρήγορη ταχύτητα σίτισης | 24m/min | ||
| οθόνη υγρού κρυστάλλου | Έγχρωμη οθόνη | ||
| Εργαλείο | Κύριο εργαλείο OD άξονα | 5 τεμάχια (12mmX12mm) +1 κομμάτι (16mmX16mm) | |
| Περιστροφικό εργαλείο πλευρικής άλεσης | Σταθερός | 2 τεμάχια ER11 10000rpm/min | |
| Εισαγωγή τύπου βύσματος | 3 τεμάχια ER16 6000rpm/min | ||
| Σταθερό εργαλείο κύριας άκρης ατράκτου | 4 τεμάχια × ER16 | ||
| Μοτέρ | Κύρια ισχύς άξονα | 3,7KW | |
| Δύναμη δευτερεύουσας ατράκτου | 2,2KW | ||
| Ονομαστική ισχύς σερβοκινητήρα | 0,75KW | ||
| Ονομαστική ισχύς περιστροφικού εργαλείου πλευρικής άλεσης | 0,75KW | ||
| Ισχύς αντλίας ψύξης | 0,22KW | ||
| Ισχύς αντλίας λιπαντικού | 24W | ||
| - | Χωρητικότητα ισχύος | 11kw | |
| Κύριο ύψος άξονα | 1000 | ||
| Μέγεθος μηχανής (L*W*H) | 1970X1420X1690 | ||
| Προειδοποίηση αέρα | Πάνω από 0r ισούται με 0,4MPa | ||
| N.W. | 1600 κιλά | ||
Κύρια αξεσουάρ μάρκα και τόπος προέλευσης
| Ονομα | Προέλευση και μάρκα |
| Λειτουργικό σύστημα | Ταϊβάν SYNTEC |
| Spinlde και Driver | Ηλεκτρική άτρακτος ψύξης λαδιού/Syntec |
| Ρουλεμάν | NSK Ιαπωνίας |
| Οδηγός σιδηρόδρομος | Ιαπωνία THK |
| Βίδα -οδηγός | Ιαπωνία THK |
| Βοηθητικό μοτέρ | Ταϊβάν SYNTEC |
| Οδηγός κινητήρα | Ταϊβάν SYNTEC |
| Ηλεκτρικά εξαρτήματα | Γερμανία Schneider |
| Λιπαντικό σύστημα | Japan Herg |
| Αναμετάδοση | Ιαπωνία Omron |
| Διακόπτης εγκεφαλικού επεισοδίου | Ιαπωνία Omron |
| Μαγνητική βαλβίδα | Ταϊβάν Airtag |

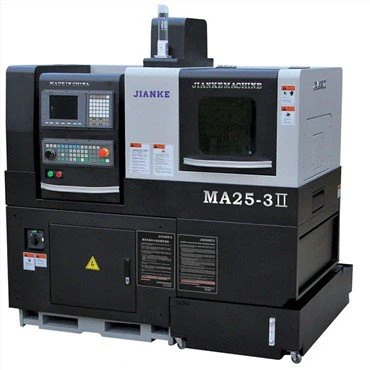

| Ενιαίος άξονας ελβετικός τόρνος CNC MA25-3II | |||
| Σύστημα | Ταϊβάν Syntec | Syntec21TB-H | |
| Κανάλι ελέγχου | Ενιαίο κανάλι | ||
| Ελάχιστη μονάδα ρύθμισης | 0,001 χλστ | ||
| Ταχύτερη ταχύτητα κίνησης | 24 m/min | ||
| Ικανότητα κατεργασίας | Μέγιστη διάμετρος επεξεργασίας. | 25 mm | |
| Μέγιστο μήκος τροφοδοσίας υλικού ταυτόχρονα | Με θάμνο οδηγό | 195mm | |
| Χωρίς οδηγό θάμνο | 1: 2.5D （Διάμετρος: Μήκος | ||
| Κύρια διάμετρο διάτρησης κύριου άξονα. | Αξονικός | Φ10mm | |
| Κύρια άτρακτος μέγ. | Αξονικός | M10 | |
| Μέγιστο βάθος διάτρησης κύριου άξονα | Αξονικός | 45mm | |
| Περιστροφική κεφαλή μέγιστης διάτρησης. | Ακτινικός | Φ10mm | |
| Περιστροφική κεφαλή μέγ. | Ακτινικός | M8 | |
| Εργαλεία | Τακτοποίηση εργαλείου | Εργαλεία άνω σειράς | |
| Κύριο εργαλείο περιστροφής άξονα | 6 τεμάχια | 1 16X16mm+5 12X12mm | |
| Περιστροφική κεφαλή κύριας πλευράς άξονα | 4 τεμάχια | 2 ER11+2 ER16 | |
| Σταθερή βάση στήριξης εργαλείου κύριας άκρης άξονα | 4 τεμάχια | ER11/ER16 | |
| Κύριος άξονας | Κύριος τύπος άξονα | Ενσωματωμένος ηλεκτρικός κύριος άξονας ψύξης λαδιού | |
| Κύρια ταχύτητα άξονα | 8000 στροφές/λεπτό | ||
| Ευρετηρίαση κύριου άξονα | 0.001° | ||
| Κύριος άξονας διαμέσου ολόκληρης της διάμεσης | 26mm | ||
| Κύριο ύψος κεντρικού άξονα | 968,5mm | ||
| Ισχύς κινητήρα | Κύρια ισχύς άξονα | 3,7kw | |
| Πλευρική περιστροφική κεφαλή ισχύος κινητήρα | 0,75kw | ||
| Πλευρική ταχύτητα περιστροφικής κεφαλής | 6000 στροφές/λεπτό | ||
| Αριθμός κινούμενου άξονα | 3 άξονες | X, Y, Z | |
| Κινητή δύναμη άξονα κινητήρα | 0,75kw | ||
| Οι υπολοιποι | συσκευή δέκτη ανταλλακτικών | Σύντομα μέρη | Τηλεσκοπική συσκευή δέκτη |
| Μακριά μέρη | Τηλεσκοπική συσκευή συγκράτησης | ||
| Παροχή ηλεκτρικού ρεύματος | 11,2kw | ||
| Πίεση αέρα | Πάνω από 0,4MPa | ||
| Όγκος δεξαμενής λαδιού | 195L | ||
| Μέγεθος τόρνου | 1.87m×1.45m×1.65m | ||
| Βάρος τόρνου | 1980KG | ||
Διαμόρφωση μηχανής
| Ονομα | Μάρκα | Περιοχή προμηθευτών |
| Λειτουργικό σύστημα | SYNTEC | Κίνα Ταϊβάν |
| Άξονας και οδηγός | Ηλεκτρική άτρακτος ψύξης λαδιού/Syntec | Κίνα Ταϊβάν |
| Ρουλεμάν | NSK | Ιαπωνία |
| Οδηγός σιδηρόδρομος | THK/Rexroth | Ιαπωνία/Γερμανία |
| Σφαιρική βίδα | THK | Ιαπωνία |
| Βοηθητικό μοτέρ | SYNTEC | Κίνα Ταϊβάν |
| Οδηγός κινητήρα | SYNTEC | Κίνα Ταϊβάν |
| Ηλεκτρικά εξαρτήματα | Schneider | Γερμανία |
| Λιπαντικό σύστημα | Herg | Ιαπωνία |
| Αναμετάδοση | Omron | Ιαπωνία |
| Διακόπτης ορίου | Omron | Ιαπωνία |
| Ηλεκτρομαγνητική βαλβίδα | Airtag | Κίνα Ταϊβάν |
Προαιρετικά αξεσουάρ
| Επιλογές Στοιχείο | Προτεινόμενη μάρκα |
| Περιστροφικός θάμνος οδηγός | Ναντζίνγκ Τζιανκέ |
| Αυτόματος τροφοδότης ράβδων | Suzhou IEMCA |
| κολέτα/θάμνος οδηγός | Sichuan H& B |
| Αυτόματος μεταφορέας τσιπ | Suzhou (LNS) |
| συλλέκτης ομίχλης λαδιού | Φουτζιάν Χάοσενγκ |
| Αντλία υψηλής πίεσης | Kunshan jingyue ακρίβεια |
| Περιστρεφόμενη κεφαλή τελικού προσώπου | Ναντζίνγκ Τζιανκέ |
| Προσθέστε και τοποθετήστε εργαλεία （περιστροφική βάση | Κίνα Ταϊβάν songjia |
